FRELPQ-PCS產品概述
無縫并離網雙向儲能變流器通過三相半橋變換器，實現整流、逆變。整流輸出經EMI濾波器濾波后注入儲能電池。逆變輸出經LC濾波器輸出正弦波電壓，再由三相變壓器隔離升壓后并入電網發電。

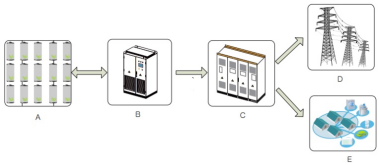

500K-630K無縫并離網雙向儲能變流器交流側輸出為三相三線制輸出，在并網運行時需要在FRELPQ-PCS與電網之間接入隔離交流變壓器，典型應用示意圖如下：
序號 | 名稱 |
A | 儲能電池組（鉛酸電池、鉛碳電池、鋰電池等） |
B | 無縫并離網雙向儲能變流器 |
C | 隔離變壓器 |
D | 公共電網 |
E | 負載、用電負荷等 |
儲能變流器采用了先進的數字控制技術，優化了控制性能,提高了系統可靠性，適合于不同電池充放電需要，模塊化設計，方便安裝和維護。其主要性能特點如下：
PQ并網功能
VF并網功能
VF離網供電功能
電壓源并網功率控制功能(具有充放電控制功能)
電流源孤島檢測
并網PQ轉VF模式功能
VF輸出電壓可設置
離網并聯功能
PQ模式電網掉電自動轉VF模式
VF模式離并網無縫投切功能
電壓源孤島檢測
蓄電池自動充電功能
電池過/欠壓保護
蓄電池欠壓輔助電源自關斷
蓄電池欠壓充電自啟動
具備離網黑啟動，建立后備電源支撐
電池穩壓模式
電池電流控制模式
交流功率控制模式
電池按功率-時間曲線運行模式
關機按設置時間延時關斷負載電源
離網PQ模式、VF模式故障延時斷電池（延時時間可設置）
三電平逆變拓撲，具備更高的效率
具備高/低壓穿越功能
具備虛擬同步機功能
性能特點
電池管理
具備雙向變流，對蓄電池進行充放電
充電具備預充電、恒流充電、均充、浮充模式
放電具備恒功率放電、恒流放電模式
電網適應性
先進的孤島效應檢測技術
低電壓穿越、無功補償等功能
孤網獨立運行功能
滿足智能電網設計規范，接受電網調度功能
系統特性
寬的直流電壓工作范圍
完善的顯示和通訊
電壓源并離網切換時間無縫（需配置無縫切換開關）
交流側電壓源模式具有虛擬同步電機電壓源并網功能
體積小，重量輕，極易現場安裝
支持多機并聯功能，可以擴容至MW功率等級
單機系統無需EMS系統，能夠自己獨立管理削峰填谷運行
